自动气象站雨量传感器原理

收集在桶口的雨水通过水龙头和漏斗注入翻斗。当一个水桶接水时，另一个水桶处于等待状态。当集水量达到设定值(6.28毫升)时，因重力作用而翻转。此时，另一个水桶上升到接水状态，当水达到设定值时，它被翻转，从而交替重复形成接水和翻转过程。随着翻斗的翻转，翻斗侧面的磁钢对其上部施加磁力。然后打开和关闭磁控开关。即使磁控开关通断一次，也会输出一个脉冲信号，指示0.2毫米的降水量，通过信号电缆输出到二次仪表，实现降水量的远程测量。

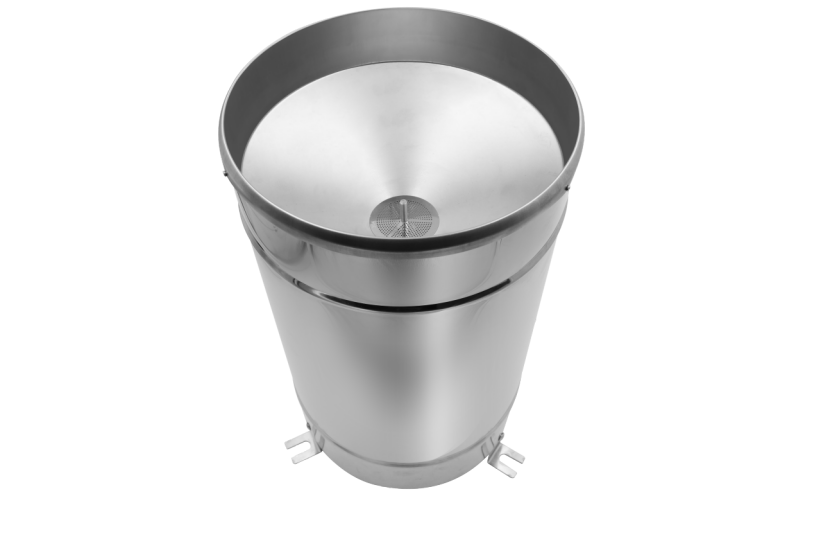

风途科技翻斗式雨量传感器FT-YL1性能符合国家标准GB/T 21978.2－2014《降水量观测要求》要求。

本仪器的核心部件翻斗采用了三维流线型设计，全不锈钢材质，使翻斗翻水更加流畅，且具有自涤灰尘、容易清洗的功能。脉冲转485信号输出，可直接读取降雨量，无需二次计算，简单方便。
